الف: خدمات قابل ارائه

• تخمین عمر قطعات حساس نیروگاهی، صنایع نفت و گاز، صنایع سیمان و سایر صنایع
• آنالیز شکست  قطعات در صنایع نیروگاهی، پالایشگاهی، دریایی، هوایی، ریلی و سایر صنایع
• تدوین پروسه‌های تعمیراتی (جوشکاری، عملیات حرارتی، پوشش‌دهی و ساخت) برای اجزای آسیب‌دیده قطعات صنایع مختلف
• تحلیل تنش اجزاء، آنالیز حرارتی و سیالاتی توربین‌ها، کمپرسورها و سایر صنایع

​ب : برگزاری دوره های تخصصی برای صنایع مختلف

• دوره آموزشی آنالیز شکست قطعات صنعتی
• دوره آموزشی روش‌های تخمین عمر باقیمانده قطعات صنعتی تحت فشار و کارکرد در دمای بالا
• دوره آموزشی تکنولوژی توربین گاز
• دوره آموزشی تکنولوژی بویلرهای نیروگاهی
• دوره آموزشی تکنولوژی توربین بخار در صنایع
• دوره آموزشی مدل‌سازی و تحلیل قطعات صنعتی به روش المان محدود
• دوره آموزشی تخمین عمر قطعات صنعتی با رویکرد خستگی بر مبنای تنش و کرنش با بهره‌گیری از نرم‌افزارهایAbaqus  و Fe-safe
• دوره آموزشی تخمین عمر قطعات صنعتی با رویکرد خستگی بر مبنای مکانیک شکست با بهره‌گیری از نرم‌افزارهایAbaqus  و Zencrack
• دوره آموزشی شبیه‌سازی دینامیک سیالات محاسباتی
• دوره آموزشی مدل‌سازی و تحلیل سیکل‌های تولید توان با نرم‌افزار Thermo

1.کوره مافل المنتی:

1-1 شرح دستگاه:

کوره مافل (Muffle Furnace) یک کوره آزمایشگاهی پرکاربرد با قابلیت تولید دمای بالا است که با توجه به ابعادش یک کوره رومیزی (bench) محسوب شده و گرمای مستمر جهت بررسی رفتار نمونه‌ها و مواد را فراهم می‌کند. کوره مافل المنتی به گونه‌ای تنظیم می‌شود تا به منظور پردازش رفتار قطعات مختلف برای مدت طولانی تحت دماهای بالا کارایی لازم را داشته باشد.

این کوره دارای محفظه‌ای با آجرهای نسوز است که المنت، داخل این آجرهای نسوز و یا در بعضی موارد داخل عایق قرار گرفته است و در واقع گرما از طریق این دیواره‌ها به محفظه داخلی منتقل می‌شود. مزیت اصلی این نوع کوره‌ این است که برخلاف سایر کوره‌ها، المنت در تماس با بخارها و گازهای متصاعد شده از نمونه‌ها در داخل دستگاه نبوده و این امر باعث افزایش طول عمر المنت می‌گردد. همچنین از آنجا که دیواره‌ها گرما را به خوبی از سطح المنت به محفظه اصلی منتقل می‌کنند، در عین حال باعث صرفه جویی در مصرف انرژی و سرعت گرمایش بالاتر نیز می‌شود. دمای این کوره توسط یک کنترلر PID کنترل شده و از طریق رابط USB امکان برنامه‌دهی توسط یک سیستم کامپیوتری را دارد. این کوره در ابعاد کوچک و وزن کم برای روشن کردن بر روی میز کار طراحی شده است و به راحتی قابل جابجایی می‌باشد. همچنین قابلیت انجام آزمایش‌های شوک حرارتی، تست پیرگرمایی و تست سیکل حرارتی بر روی نمونه‌های مختلف به کمک این کوره وجود دارد.

1-2 مشخصات فنی دستگاه:

• حداکثر دمای کاری  1100
• دمای کاری برای مدت زمان نامحدود  900
• حداقل زمان لازم برای رسیدن به دمای بیشینه 75min
• ابعاد مفید محفظه حرارتی کوره
• وزن تقریبی 15 کیلوگرم
• نوع محفظه حرارتی: مافل (المنت‌ها در معرض دید نمی‌باشند) با هدايت گرما از المنتهاي حرارتي به لايه مافل، سطح تشعشع وسيعتر شده سرعت گرمايش در توان الکتریکی مشابه به میزان قابل توجهی افزایش می‌یابد.
• جنس مافل: بدنه‌ای از جنس کامپوزیت-سرامیک-سرامیک
• قابلیت ایجاد توزیع دمای یکنواخت در داخل محفظه از طریق دیواره‌های جانبی، کف و سقف کوره
• مجهز به کنترلر حرارت BATEC PC 21-A
• قابلیت تعریف برنامه 9 مرحله‌ای و همچنین تعریف 9 پروفایل حرارتی
• دو خروجی رله نصب شده
• سیستم کنترل دما از نوع دقیق PID و قابلیت تثبیت دما به میزان
• قابلیت کنترل دما و برنامه دهی توسط کامپیوتر (از طریق رابط USB)
• ترموکوپل Ni-Cr-Ni نوع K
• حجم کوره 1.2 liter
• مجهز به میکروسوئیچ حرارتی درب
• قابلیت برنامه ریزی دمایی به منظور انجام انواع عملیات حرارتی (پیرگرمایی، سیکل حرارتی و ...)
• مجهز به تایمر الکترونیکی و نشانگر دیجیتالی دما
• تنظیم درجه حرارت خواسته شده به صورت دیجیتالی

1-3 کاربردها:

• ذوب و ریخته‌گری برخی فلزات و مواد در مقیاس آزمایشگاهی
• قابلیت انجام انواع عملیات حرارتی بر روی نمونه‌های آزمایشگاهی (پیرگرمایی، شوک حرارتی، سیکل حرارتی و ...)
• کاربرد به منظور تنش زدایی نمونه‌های آزمایشگاهی
• بررسی مقاومت حرارتی نمونه‌های سرامیکی به منظور استفاده به عنوان سپر حرارتی بر روی پره توربین
• تعیین عمر قطعات دارای پوشش‌های سرامیکی تحت دمای بالا
• کاربرد در صنایع شیمیایی، داروسازی و خاکسترگیری مواد

1-4 موارد ایمنی

حتما در موقع استفاده از دستکش مخصوص کوره ( دستکش نسوز صنعتی) استفاده گردد.

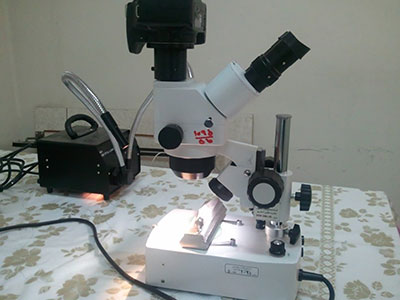

2.  استریومیکروسکوپ ZSM-1001-3E

2-1 شرح دستگاه:

استریومیکروسکوپ نوعی میکروسکوپ نوری است که از نور انعکاس یافته از جسم استفاده می‌کند و این مدل از میکروسکوپ دارای بزرگنمایی اندک است.

این میکروسکوپ‌ از نوری که به طور طبیعی از نمونه منعکس شده استفاده می‌کند و برای بررسی سطوح نمونه‌های جامد و ضخیم مفید است. ساختار این دستگاه به نحوی است که از دو مسیر چشمی متفاوت با دو عدسی چشمی و شیئی استفاده می‌کند تا زوایای مشاهده‌ی اندکی متفاوت برای چشم‌های چپ و راست به دست آورده شود. چنین نظمی یک نوع بصری سازی سه بعدی از نمونه‌های بررسی شده فراهم می‌کند. استریومیکروسکوپ به میزان زیادی در صنایع تولیدی، نظارت و کنترل کیفی مورد استفاده قرار می‌گیرد.

در حقیقت، به کمک استریومیکروسکوپ می‌توان سطوح نمونه‌هایی را مشاهده کرد که سطح کاملا صاف و یکنواختی ندارند. به عبارتی دیگر برای بررسی جزئیات زبری سطوح نمونه‌های مختلف قطعات که دارای پستی و بلندی و پیچیدگی‌های مشخص خود هستند، استریومیکروسکوپ‌ می‌تواند ابزار مناسبی باشد.

2-2 مشخصات فنی دستگاه:

• کلگی دو چشمی با زاویه‌ی شیب 45 درجه و قابل چرخش به میزان 360 درجه
• قابلیت تنظیم فاصله چشمی‌ها

• بزرگنمایی چشمی اجسام به میزان 10 الی 40 برابر (به صورت زوم)
• امکان بزرگنمایی چشمی حداکثر تا 60 برابر
• تنظیم فوکوس به صورت دستی و محل کنترل فوکوس پیچ کناری
• فاصله کاری 85 میلیمتر
• وزن 4500 گرم
• میدان دید 5 الی 20 میلیمتر
• قابلیت اتصال دوربین و CCD
• قابلیت تنظیم دیوپتر چشمی ها به میزان 65 دیوپتر
• تنظیم فاصله مردمک خروجی چشمی‌ها بین 55 تا 75 میلیمتر
• بزرگنمایی پیوسته شیئی بین   1xتا 4x
• منبع تغذیه 220 ولت، 50 هرتز
• دارای دو سیستم روشنایی بازتابی و عبوری 12 ولت/10وات
• تهیه عکس با کیفیت بالا از محل های مورد نظر

2-3 کاربردها:

• بررسی و مطالعه ساختار فلزات و بدست آوردن اطلاعات اولیه راجع به کیفیت سطح قطعه، یکپارچگی فلز و ساختار آن، نحوه انجماد و کیفیت عملیات نهایی (ریخته‌گری، کار مکانیکی، جوشکاری و...)
• بررسی و مشاهده ترک‌های کوچک ایجاد شده بر روی سطوح ناهموار قطعه‌کار
• کارگاه‌های مونتاژ قطعات الکترونیکی و کنترل کیفیت
• بررسی ساختارهای ماکروسکوپی سطح فلز(به عنوان مثال بر روی سطح قطعات ریخته‌گری یا قطعات آهنگری شده) و مقاطع شکست و نیز نحوه انجام عملیات سطحی بر روی قطعه
• بررسی مقاطع شکست قطعات به منظور تعیین علل شکست و نیز نوع شکست به لحاظ شکست نرم و ترد
• تعیین محل حفره های انقباضی، حفره‌های گازی، شکافها و محفظه‌های تشکیل شده در فلز ریخته‌گری شده(شمش‌ها یا قطعات ریختگی) که در اثر شرایط نامناسب ذوب و ریخته گری و انجماد حاصل می‌شوند.
• بررسی و مشاهده ترک‌های تشکیل شده در فلز نورد یا آهنگری شده در حین انجام کار مکانیکی یا عملیات حرارتی
• بررسی سطوح شکست به منظور یافتن محل های شروع آسیب
• مشاهده‌ی آثار ماکروسکوپی انواع مکانیزم‌های شکست روی سطح
• بررسی و مشاهده‌ی آثار خوردگی و حفرات روی سطوح
• کاربرد وسیع در صنایع نفت، گاز، پتروشیمی، سیمان، چوب، فولاد، هوافضا،  نیروگاه و...
• بررسی ریزساختار مواد سرامیکی

2-4 موارد ایمنی

• به لامپ و چشمی دست زده نشود.
• از برخورد آب با میکروسکوپ خودداری شود
• با دستمال مخصوص پاک شود

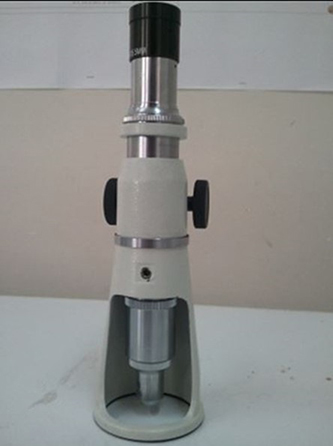

3.میکروسکوپ نوری

3-1 شرح دستگاه:

به منظور مشاهده و بررسی ساختار مواد و همچنین جهت دستیابی به اطلاعات اولیه‌ای از کیفیت سطوح قطعات مختلف، میکروسکوپ نوری مورد استفاده قرار می‌گیرد. این مدل میکروسکوپ‌ از نور مرئی و عدسی برای بزرگ نمایی تصاویر کوچک استفاده می‌کند. میکروسکوپ‌ نوری بر حسب یکی از دو حالت عبور نور از داخل نمونه و یا بازتاب (انعکاس) آن از سطح نمونه به دو دسته عبوری (شفاف) و انعکاسی طبقه بندی می‌شود. لازم به ذکر است در متالوگرافی و شناخت ساختار میکروسکوپی مواد و فلزات، با توجه به این که اغلب مواد، کدر هستند لذا نور از آنها عبور نمی کند؛ در نتیجه در متالوگرافی بیشتر از میکروسکوپ انعکاسی استفاده می‌شود.

3-2 مشخصات فنی دستگاه:

• توانایی مشاهده واضح نمونه های شفاف با قابلیت جایگزینی عدسی های شیئی مختلف

• قابلیت تنظیم بزرگنمایی تا 15 برابر

3-3 کاربردها:

• بررسی ساختار فلزات و بدست آوردن اطلاعات اولیه راجع به کیفیت سطح قطعه، یکپارچگی فلز و ساختار آن، انجماد و کیفیت عملیات نهایی (ریخته گری، کار مکانیکی، جوشکاری و...)
• بررسی ساختار مواد سرامیکی
• دستیابی به خواص بلورها و کانی‌ها
• تعیین و تشخیص فازهای تعادلی و غیر تعادلی در فلزات
• بررسی ترک‌های کوچک ایجاد شده بر روی سطوح مواد مختلف در حین فرآیند تخمین عمر
• قابل استفاده برای بررسی سطوح بزرگ
• بررسی و مطالعه جزئیات ساختاری میکروسکوپیک مواد
• قابلیت تشخیص فازهای یک ساختار، تعداد، شکل و توزیع آن‌ها
• تعیین روش تولید و عملیات سطحی انجام شده بر روی قطعه از جمله سطح صیقلی فلزات و سرامیک‌ها
• متالوگرافی (تشخیص مرزدانه‌ها، تعیین اندازه دانه‌ها و آخالها، بویژه تعیین اندازه دانه‌های فاز زمینه و یا تعداد آخالهای موجود در یک آلیاژ)

3-4 موارد ایمنی

• به لامپ و چشمی دست زده نشود.
• از برخورد آب با میکروسکوپ خودداری شود
• با دستمال مخصوص پاک شود

4  سختی سنج THL280

4-1 شرح دستگاه:

کمیت سختی، مقاومت ماده جامد در برابر تغییر شکل ناشی از نیروی خارجی است. در صنعت و فرآیند ساخت و ساز قطعات و جوشکاری دانستن عدد سختی و سنجش عدد سختی از اهمیت بسیار بالایی برخوردار است.

روش سنجش سختی فلزات بر اساس مقاومت در برابر فررورفتگی (Indentation –hardness) است که دو پارامتر مهم در مبحث سنجش سختی فلزات، جنس فلز و ضخامت فلز می باشند. یکی از اساسی ترین مشخصات دستگاه سختی سنج، میزان دقت اندازه‌گیری سختی (Hardness) و درصد خطای آن است. برای سنجش سختی فلز، روش‌ها و دستگاه‌های گوناگون وجود دارد که ممکن است به نمونه‌ها آسیب وارد نماید. اما دستگاه سختی سنج پرتابل علاوه بر کوچک و قابل حمل بودن نه تنها زمان اندازه‌گیری را کوتاه نموده است، بلکه ایجاد خراش و یا تغییر روی نمونه‌ی مورد اندازه‌گیری را به حداقل رسانده است. به کمک این دستگاه، امکان سختی سنجی در هنگام خرید مواد اولیه، در انبار یا کارگاه، قطعات بزرگ و سنگین بدون حرکت آن ها، سطوح دارای انحنا و یا زاویه‌دار و فضاهای محدود و سطوح داخلی قطعات وجود دارد. این سختی‌سنج قادر به اندازه گیری انواع سختی از نوع لیب (HL) ، برینل (HB) ، ویکرز (HV) ، راکول (HRA,HRB,HRC) و شور ( Shore HS) در کمترین زمان ممکن و با بیشترین دقت بوده و همچنین امکان تبدیل استانداردها توسط دستگاه وجود دارد.

4-2 مشخصات فنی دستگاه:

• قابلیت محاسبه‌ی سختی در تمام مقیاس های معتبر (HV,HB,HRC,HRB,HRA,HS) و قابلیت تغییر در استاندارد دستگاه
• صفحه نمایش LCD گرافیک با بک لایت
• ابعاد  میلیمتر
• دارای دقت
• دارای ابزار استاندارد ضربه از نوع D
• دارای باتری قابل شارژ Li-Ion از نوع AA
• مدت زمان شارژ باتری 2 الی 5/3 ساعت و قابلیت کار پیوسته به میزان 80 ساعت
• حداقل شعاع قطعه‌کار و حداقل ضخامت قطعه‌کار به ترتیب 50 میلیمتر و 5 میلیمتر (ابزار ضربه D) و 8/0 میلیمتر برای سطوح سخت
• جهت انجام تست‌های سختی نرمال و تست سختی قطعات نازک
• دارای تنظیمات زمان و اطلاعات و ساعت خودکار
• نمایش دهنده همزمان پارامترها با سنسور مجزا
• دارای قابلیت تنظیم ماکزیمم ومینیمم محدوده اندازه گیری
• اتصال از طریق USB 2.0 به کامپیوتر
• دارای پرینتر مجزا
• قابلیت نمایش سختی مواد مختلف روی نمایشگر خود دستگاه یا روی کامپیوتر
• ذخیره و انتقال اطلاعات به پرینتر و کامپیوتر
• دارای دقت بالا و قابلیت تکرار پذیری اندازه‌گیری
• کالیبراسیون و اصلاح خطای اندازه‌گیری توسط کاربر

1. کاربردها:

• قابلیت سنجش سختی سطوح دارای انحنا و زاویه‌دار در همه جهات و در فضاهای محدود و همچنین سطوح داخلی قطعات
• جهت تست سختی عمق شیارها و قالبها و هم چنین سطوح چرخدنده‌ها
• مورد استفاده در کارخانه‌های صنعتی، پتروشیمی، ماشین سازی و هواپیمایی به منظور تعیین سختی قطعات مختلف
• سنجش سختی بیرینگ‌ها، قطعات فلزی بزرگ و سنگین و نیز تحلیل موارد شکست توربین‌ها و ژنراتورها
• به منظور استفاده جهت تعیین سختی جداره‌ی مخازن تحت فشار (جدار نازک و جدار ضخیم)
• سختی سنجی در هنگام خرید مواد اولیه، در انبار یا کارگاه، قطعات بزرگ بدون حرکت دادن آنها

4-4 موارد ایمنی

فرورونده ها ضربه نخورد

در سطح کاملا تراز و مسطح قرار گیرد

بر روی جعبه دستگاه وسیله سنگین قرار ندهید.

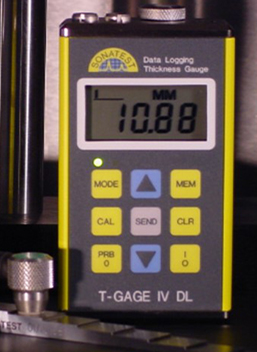

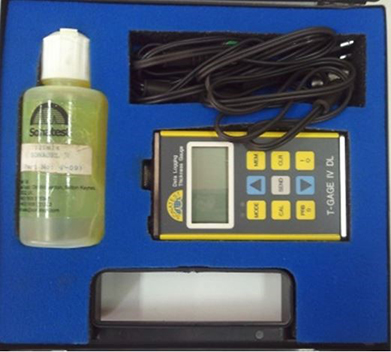

1. ضخامت سنج T-GAGE IV DL SONATEST

  5-1 شرح دستگاه:

جهت ضخامت سنجی مواد در مواردی که امکان دسترسی به دو طرف سطح قطعه وجود نداشته باشد، دستگاهی به نام ضخامت سنج اولتراسونیک مورد استفاده قرار می‌گیرد. برای مثال، لوله‌های فلزی انتقال سیال با گذشت زمان دچار خوردگی شده و ضخامت فلز، نازک می‌شود که به روش‌های معمول اندازه‌گیری ضخامت جداره این لوله‌ها امکان‌پذیر نخواهد بود.

این دستگاه ضخامت سنجی انواع لوله های فلزی مانند لوله های انتقال گاز، لوله های پالایشگاه، انواع مخزن، بدنه کشتی و... را با دقت بسیار بالا انجام می دهد.

ضخامت سنج التراسونیک T-GAGE IV جهت سنجش ضخامت فلزات خصوصاً قطعات نازک و لوله‌های انتقال نفت و گاز و همچنین اندازه‌گیری میزان خوردگی به کمک پراب خود امواج اولتراسونیک را ارسال و انعکاس آن از مرز پایینی را دریافت می‌کند و با دقت بالایی ضخامت قطعات را نمایش می‌دهد. با استفاده از این دستگاه می‌توان ضخامـــت مورد نــظر را  بدون آسیب و یا برش از نمونه تعیین نمود.

5-2 مشخصات فنی دستگاه:

• دارای ابعاد  میلیمتر و صفحه نمایش 0.5 اینچ
• دارای وزن 285 گرم به همراه باتری
• دمای کاری 30- الی 50 درجه سانتیگراد
• بدنه آلومینیومی با درپوشهای انتهایی آلومینیومی با روکش نیکل
• دارای دو باتری 1.5 V Alkaline و 1.2 V NiCad AA و قابلیت عملکرد به میزان 200 ساعت با Alkaline  و 130 ساعت با NiCad
• دارای بک لایت و فلاش زنی به هنگام کمبود شارژ باتری
• دارای نرم افزار خروجی RS 232 به منظور ارسال اطلاعات
• قابلیت ارسال 1 الی 1000 داده به کامپیوتر
• دارای صفحه کلید محافظت شده در برابر آب و فرآورده های نفتی
• دارای ترانسدیوسر دو المنتی (انتقال و دریافت) و بازه فرکانسی 1 الی 10 مگاهرتز
• قابلیت ضخامـت سنجی سطوح ناصــاف، زبر و یا با میزان خوردگی بالا
• مناسب برای ضخامت سنجی انواع فلزات آهنی و غیرآهنی
• قابلیت اندازه‌گیری ضخامت از 63/0 تا 500 میلیمتر با دقت 01/0 میلیمتر و قابلیت تبدیل واحد متریک به واحد انگلیسی
• دارای رزولوشن 01/0 میلیمتر
• دارای قابلیت دریافت یک ضخامت مشخص از کاربر و مقایسه ضخامت دریافت شده با ضخامت اندازه‌گیری شده (در صورتی که ضخامت اندازه‌گیری شده کمتر باشد، سیستم آلارم دستگاه فعال می‌گردد. )

5-3  کاربردها:

• سنجش ضخامت قطعات دارای سطوح نازک، دارای لبه و گوشه
• بررسی خوردگی فلزات
• کاربرد گسترده در صنایع پتروشیمی به منظور اندازه‌گیری ضخامت لوله‌های انتقال نفت و گاز
• مورد استفاده به منظور تعیین ضخامت لایه‌های تشکیل دهنده کامپوزیت‌ها
• سنجش ضخامت دیواره انواع مخازن از جمله جدار ضخیم و جدار نازک
• تعیین ضخامت جداره بویلرها و انواع تانک‌ها

5-4 موارد ایمنی

• ضربه نخورد
• بر روی مواد خشک استفاده شود
• باتری دائما در داخل دستگاه نباشد.

6.ترمومتر 8868 AZ Mini Gun Type IR Infrared

 6-1 شرح دستگاه:

جهت آگاهی یافتن از دمای منابع حرارتی و همچنین قطعاتی که امکان سنجش دمای آنها از فاصله نزدیک مقدور نیست، از دستگاهی موسوم به ترموویژن استفاده می‌گردد. به کمک این دستگاه امکان سنجش دما از فاصله دور و بدون تماس و به وسیله امواج الکترومغناطیسی میسر می‌شود. مهمترین مزیت این دستگاه، قابلیت حمل آسان بوده و به کمک دستگاه ترمومتر 8868 AZ قابلیت سنجش دما تا میزان 420 درجه سانتیگراد با سرعت بسیار بالا وجود دارد. این دستگاه پرتابل، مجهز به دسته‌ی ارگونومیک نیز می‌باشد. این دستگاه دارای نشانگر هدف لیزری بوده که این قابلیت را فراهم می‌آورد که کاربر به طور مستقیم دمای قطعات با دما بالای مورد نظر را با دقت بالایی بسنجد.

6-2 مشخصات فنی دستگاه:

• قابلیت استفاده و حمل آسان و دارای دسته‌ی ارگونومیک
• ابعاد دستگاه  میلیمتر
• وزن دستگاه 150 گرم
• باتری 9V
• بازه دمایی مورد سنجش 20- الی 420 درجه سانتیگراد
• قابلیت سنجش دما در دو مقیاس درجه سانتیگراد و درجه فارنهایت
• دقت اندازه‌گیری دما  یا  در بازه دمایی 20- الی 100 درجه سانتیگراد
• نسبت 8:1 فاصله و نقطه سنجش دما
• قابلیت تشعشع به میزان 95/0
• ابعاد LCD   میلیمتر
• دمای عملکرد دستگاه از صفر الی 50 درجه سانتیگراد
• قابلیت اندازه‌گیری دما در محیط‌های مرطوب تا میزان رطوبت
• دمای کارکرد حافظه‌ی دستگاه از 20- الی 50 درجه سانتیگراد
•  پاسخ‌دهی با دقت بالا و سریع
• پرتو لیزری تعبیه شده در داخل دستگاه (Built-in ) به منظور هدف‌گیری قطعه مورد نظر

6-3 کاربردها:

• سنجش دمای انواع منابع حرارتی از فاصله دور
• تعیین دمای قطعاتی که امکان دسترسی آسان برای آنها وجود ندارد
• چک کردن دمای عایق‌ها
• مناسب در کاربردهای سیستم‌های گرمایش و تهویه مطبوع (HVAC)

6-4 موارد ایمنی

• ضربه نخورده و بر روی زمین نیندازید.
• صفحه نمایش حساس به خط و خش میباشد که از محافظ استفاده گردد
• باتری دائما در داخل دستگاه نباشد.

7.  ترموویژن MS6550A

 7-1 شرح دستگاه:

ترموویژن (Thermography) که به نام‌های گرمانگاری و تصویربرداری حرارتی نیز شناخته می‌شود، تکنیک مهمی است که دامنه کاربردهای آن بسیار گسترده می‌باشد. با استفاده از دوربین های ترموگرافی کلیه عیوبی که منجر به تغییر در الگوی توزیع دمای سطحی می‌شوند، قابل شناسایی خواهند بود.

ترموویژن با بررسی امواج مادون قرمز ساطع شده از تجهیزات، نقاط داغ را شناسایی کرده و نمایش می‌دهد و این یکی از مزیت های عمده این دستگاه است که بدون قطع تجهیزات و عدم اتصال به وسیله خاصی با قرائت میزان دمای آن نقطه و مقایسه با دمای محیط و شرایط می‌توان میزان اهمیت نقطه مورد بررسی را سنجید و جهت رفع عیب آن طبق یک برنامه از پیش تعیین شده اقدام کرد و از قطعی‌های احتمالی بخصوص در زمان پیک بار جلوگیری بعمل آورد .

7-2  مشخصات فنی دستگاه:

• بازه اندازه‌گیری دما 32- الی 1200 درجه سانتیگراد (25- الی 2192 درجه فارنهایت)
• ابعاد دستگاه  میلیمتر
• وزن دستگاه 325 گرم
• مجهز به بک لایت
• اندازه‌گیری دما در حالت بدون تماس با انرژی مادون قرمز منتشر شده از سطح جسم
• نشانگر پرتو لیزر به هدف تعبیه شده در داخل دستگاه (Built-in)
• قابلیت تنظیم دستگاه به منظور اندازه‌گیری اتوماتیک دما
• قابلیت سنجش دما در دو مقیاس درجه سانتیگراد و درجه فارنهایت
• نسبت 50:1 فاصله و نقطه سنجش دما
• پاسخ‌دهی با دقت بالا و سریع
• سنجش دما از راه دور و بدون تماس به کمک اشعه لیزر
• هشدار دمای زیاد و کم
• قابلیت نمایش دمای بیشینه، دمای کمینه، اختلاف دما و دمای میانگین قطعه‌کارهای مختلف
• دارای ترموکوپل نوع K
• کار با باتری 9V DC و نشانگر کمبود میزان باتری
• قابلیت اتصال به کامپیوتر از طریق پورت USB به منظور ارائه نتایج در نرم‌افزار گرافیکی
• دارای دقت سنجش دما به میزان
• قابلیت تنظیم میزان گسیلندگی از 1/0 الی 1
• قابلیت ذخیره داده‌ها به میزان 100 گروه
• زمان لازم برای سنجش دما 500 میلی ثانیه
• توان لیزر کمتر از 1 میلی وات
• دقت دستگاه در دماهای مختلف متغیر بوده و به شرح زیر می‌باشد:

7-3  کاربردها:

• قابل استفاده در انواع فرآیندهای ترموگرافی
• سنجش دمای انواع منابع گرمایی از جمله کوره‌ها، المنت‌های حرارتی دما بالا، ابررساناها و... از فاصله دور
• تعیین دمای قطعاتی که امکان دسترسی آسان برای آنها وجود ندارد
• بررسی افزایش دما و گرمای بیش از حد در اتصالات
• بررسی گرفتگی لوله های بخار و لوله های هیدرولیک و پنیوماتیک
• سنجنش دمای گرمکن‌ها و مبردها
• بررسی دمای ماشین آلات گوناگون، یاتاقان ها، کوپلینگ ها (بسیاری از قطعات متحرک با افزایش دما همراه می‌باشند)
• بررسی دمای کاری قطعات داخلی و سیستم خنک‌کاری دستگاه‌های مختلف

7-4 موارد ایمنی

• ضربه نخورده و بر روی زمین نیندازید.
• صفحه نمایش حساس به خط و خش میباشد که از محافظ استفاده گردد
• باتری دائما در داخل دستگاه نباشد.

اطلاعات ارائه نشده

• بررسی علل شکست پره ردیف اول کمپرسور توربین گاز GE-Frame 9 نیروگاه سیکل ترکیبی فارس
• تبیین دستورالعمل‌های مربوط به راهکار‌های پیشنهادی برای کاهش آسیب خستگی و خزشی
• بررسی عوامل ایجاد ترک در پوسته توربین یک واحد گازی نيروگاه شهيد رجايي و پیش‌بینی مقدار رشد ترک، ارائه راهکار لازم به منظور پيشگيري، توقف و تعمير ترک‌ها
• بررسی و ارائه­ی راهکار و عملیات خمش زدایی روتور HIP توربین بخار 325 MW نیروگاه شازند
• بررسي و آناليز شكست پره‌هاي متحرك رديف اول کمپرسور توربین گازی مجتمع گاز پارس جنوبی (فاز 2 و 3)
• تدوین دانش فنی ایجاد پوشش‌های مقاوم بر روی پره‌های کمپرسور مدل GE-Frame 6 و تولید آزمایشی آن
• ارزیابی آسیب‌های نیروگاه Khabat اربیل عراق

• بررسی علل شکست پره ردیف اول کمپرسور توربین گاز GE-Frame 9 نیروگاه سیکل ترکیبی فارس
• تبیین دستورالعمل‌های مربوط به راهکار‌های پیشنهادی برای کاهش آسیب خستگی و خزشی برای توربینهای بخار
• بررسی عوامل ایجاد ترک در پوسته توربین یک واحد گازی نيروگاه شهيد رجايي و پیش‌بینی مقدار رشد ترک، ارائه راهکار لازم به منظور پيشگيري، توقف و تعمير ترک‌ها
• بررسی و ارائه­ی راهکار و عملیات خمش زدایی روتور HIP توربین بخار 325 MW نیروگاه شازند اراک
• بررسي و آناليز شكست پره‌هاي متحرك رديف اول کمپرسور توربین گازی مجتمع گاز پارس جنوبی (فاز 2 و 3)
• تدوین دانش فنی ایجاد پوشش‌های مقاوم بر روی پره‌های کمپرسور مدل GE-Frame 6 و تولید آزمایشی آن
• ارزیابی آسیب‌های نیروگاه Khabat اربیل عراق

اطلاعات ارائه نشده
